SM HY2062 – двухкомпонентный полиуретановый клей

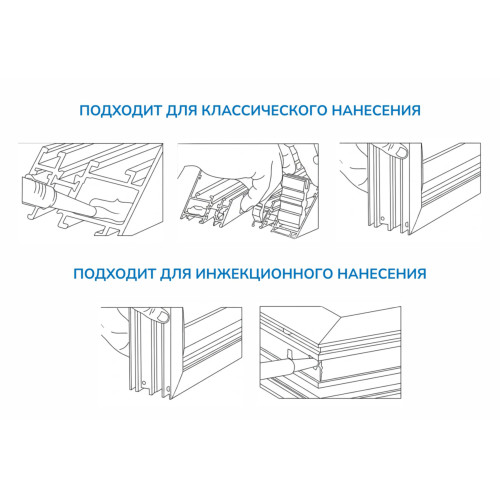

SM HY2062 – двухкомпонентный полиуретановый клей; он применяется при производстве алюминиевых окон и дверей для углового соединения рам, может использоваться для классического и инжекционного методов соединения Тиксотропный состав легко наносится, не вытекает и не растекается, после отверждения обладает высокой прочностью при растяжении и расслаивании, а также ударной прочностью. Клей не усаживается в процессе отверждения, водостоек, не вызывает коррозию, не содержит растворителей Также клей используется для конструкционного соединения самых различных комбинаций материалов, в том числе стеклопластика и других композитов, древесины, вспененных материалов, например, в области автомобилестроения

Применения:
- Для получения максимальной прочности поверхности должны быть сухие и чистые. Типичные растворители для очистки – изопропанол и гептан; соблюдайте меры безопасности при работе с растворителями
- Скорость полимеризации при температуре +30°С примерно в два раза выше, а при +10°С – в два раза ниже, чем при стандартных условиях
- Если оконная рама будет подвергнута постоянному воздействию высокой влажности, рекомендуется защитить швы соответствующим герметиком
- При соединении материалов с различными коэффициентами температурного расширения необходимо учитывать влияние температурных перепадов
- Под воздействием солнечного света поверхность клея желтеет, но его механические свойства не меняются
- Клей поставляется в двойном картридже емкостью 600 мл, для использования требуется смешивающая насадка и аппликатор. Рекомендуется нанесение пневматическим аппликатором
- Скорость отверждения и время жизни смеси зависят от температуры, массы клея, способа нанесения; рекомендуется оценить их самостоятельно в условиях технологического процесса

Технические характеристики
Цвет Белый, с серым или желтоватым оттенком
Плотность ~1,5 г/см3
Твердость по Шору D ~85
Вязкость (при 23°С) тиксотропная паста низкой вязкости
Соотношение компонентов по объему 1:1
Время жизни смеси (23°С) 40 - 50 минут
Время функциональной прочности в угловом соединении (23°С) ~6 часов
Время полного отверждения (23°С) 7 суток
Температура применения от +7 до +30°С
Примерный расход в угловом соединении ~20 г/угол
Прочность при сдвиге (алюминий, 23°С), 6 ч 2,8 МПа, 24 ч 10 МПа, 7 суток 16 МПа
Условия и срок хранения 15 месяцев при хранении в закрытой оригинальной упаковке при температуре от +15 до +25°С в сухом, защищенном от прямого солнечного света месте
Допускается транспортировка при температурах от -30 до +35°С в течение типичных для транспортировки промежутков времени
Скачать техническую информацию SM HY-3830
